发光字电源接法教程 图文并茂

发光字都有两条电源线，一条正极（红色），一条负极（黑色），如果字多的话，可以把正极接到一条线上，负极接到一条线上。然后，把这两条线接到电源变压器上。

具体情况，一起详细说说。

　   [V+]符号代表正极，接的是发光字后面的正极导线;

　　[V-]符号代表的是负极，接的是发光字后面的负极导线;

　　[L]符号代表的是火线，接的是220V电线;

　　[N]符号代表零线，接220V家用电;

　　[G]或者[接地]等代表的是地线接口，也有的变压器用图案标示。

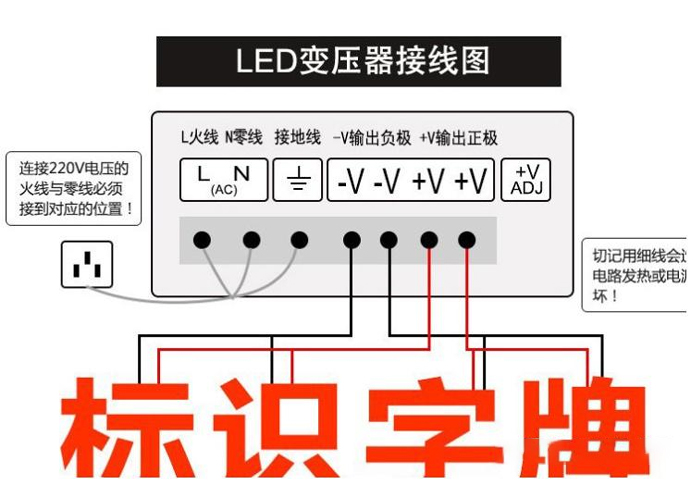

这个是常见的电源变压器接线图，火线和零线不能接反，L为火线，N为零线，接地线建议大家尽量接上，如果没有的话，也是可以不接。

发光字常规电压为12V，我们在接电源变压器的时候，先看清楚电压参数。国内输入220V，输出电压根据产品的电压来，发光字常规的为12V。

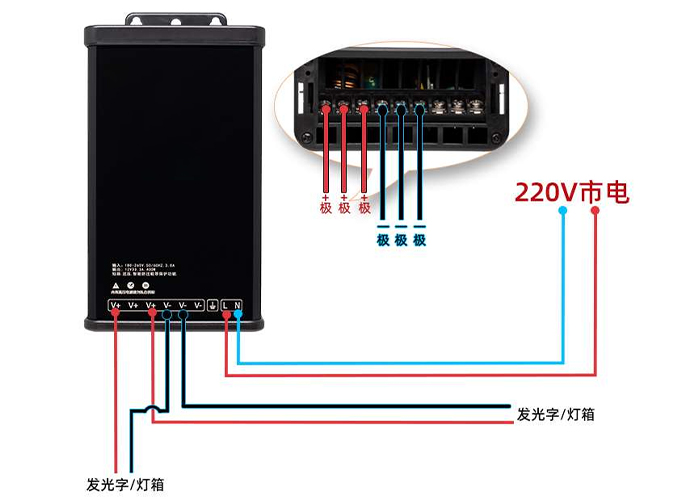

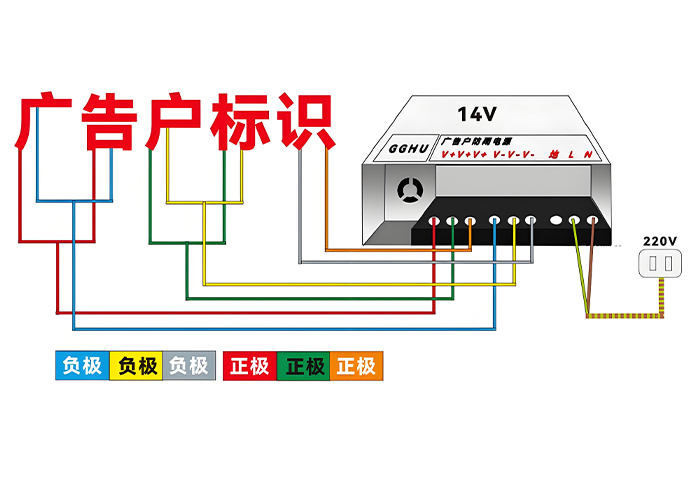

发光字是采用并联的方式进行连接，一个字不亮，不会影响其他的字。接线方式，就是把正极接到一条线主线上，然后把负极接到另外一条主线上。两条主线再接正负极。千万不要接反了，老板可能要扣工钱的。

我们一起来看看串联和并联的区别

串联和并联是电路连接的两种基本方式，主要区别如下：

1. ‌连接方式‌

串联‌：用电器首尾依次连接，电流只有一条路径‌

并联‌：用电器头头相连、尾尾相连，电流有多条独立路径‌

2. ‌电流与电压特性‌

串联‌：电流处处相等（I总=I1=I2）‌；

电压分配与电阻成正比（U总=U1+U2）‌

并联‌：电压相等（U总=U1=U2）‌

电流分配与电阻成反比（I总=I1+I2）‌

怎么知道发光字的功率是多少呢？如果发光字的功率超过电源变压器的功率，会有什么后果呢？

发光字的功率一般是通过设备测量出来的，也可以大概估算一下，首先要质量灯珠的功率，一米有多少颗灯珠，字是排几排灯珠，通过大概估算灯珠的长度，再算功率，这个会有比较大出入，建议设备测量。

发光字的功率超过电源变压器的额定功率时，会导致以下问题：

1. ‌变压器过载运行‌

变压器长期超负荷（超过额定功率80%以上）会引发温升过高，加速绝缘老化，甚至烧毁变压器‌

严重过载时，铁芯磁路饱和，激磁电流急剧增加，可能导致变压器内部短路或火灾‌

2. ‌LED灯带损坏风险‌

电源功率不足时，输出电压不稳定，可能导致LED灯带电流异常，缩短寿命或直接烧毁‌

串联连接的LED灯带若因过载电流不均，会出现局部亮度异常或断路‌

3. ‌安全隐患‌

过载会引发电线发热，增加火灾风险，尤其是户外安装的发光字维修困难‌

劣质电源在过载时更易失效，需选择防水、功率匹配的专用变压器‌

超负荷工作，就相当于一个人扛起自己能力范以外的东西，非常容易出问题。

温馨提示，电源变压器容易出现虚标的现象，建议按发光字实际功率的2倍配电源变压器。

如何做防水处理？

尤其是一些门头发光字，防水处理非常重要。首先，在订做发光字的时候，要告知工厂使用场景，是否需要防水处理。其次，在安装的时候，接线处一定要做好防水处理。

再次，电源变压器要立起来放，同时，把防雨挡板推下来。通常需要把接线放到雨水淋不到的地方。

电源变压器的供电半径范围

12V电源变压器的有效供电距离受线缆材质、截面积及负载电流影响，我们建议是在5米以内比较好。具体如下：

1. ‌常规供电距离‌

铜线供电‌：

使用0.5mm²铜线时，最大距离约30米；

1.0mm²铜线可达70米，但建议控制在50米内以避免压降。

集中供电场景‌（如监控）：单个变压器供电半径不宜超过50米，且负载不超过6-7个设备。

12V电源变压器使用铝线供电时，需重点关注线径、距离和负载功率的匹配，以下是关键要点：

铝线供电：

‌1.5mm²铝线‌：建议最大距离不超过15米（铜线30米的一半）‌

‌2.5mm²铝线‌：可延长至25米，但需控制负载功率（如30W设备不超过20米）‌

‌4mm²铝线‌：理论可达50米，但实际工程中建议40米内‌

2. ‌压降计算‌

公式：压降（ΔU）= 2 × 电流（I）× 电阻率（P）× 距离（L）/ 线径（S）‌

示例：12V系统允许压降≤2V时，1A电流下0.5mm²铜线最大距离约25米‌

欢迎大家共同交流和探讨。廷瑄光电公司
